ピスコ継手の交換方法

入浴車のメンテナンス情報

水位計や油量計、エアー導入に使用している、ピスコ継手ですが経年劣化で

もろくなり、チューブ交換時に水漏れや破損を招く事もあります。

劣化がみられた時は速やかに交換しましょう。

今回はピスコ継手の交換方法です。


必要な道具

モンキーレンチ



モンキーレンチ


手順.1
手順画像

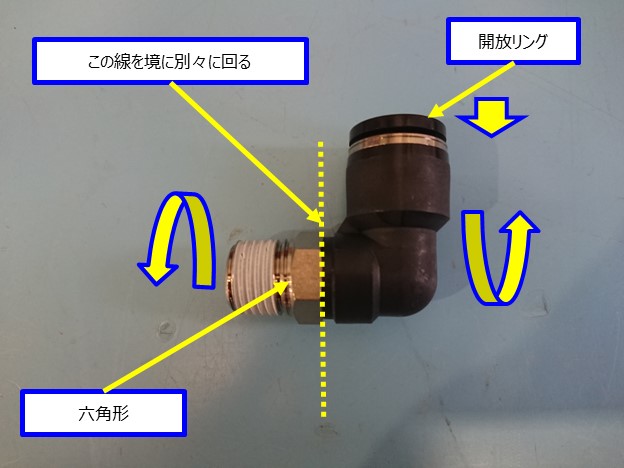

ピスコ継手(写真はPL10-02)の構造を見てみます。金属の部分と黒いプラスチックの部分は別々に回ります。金属は六角形になっているのでこの部分をモンキーレンチで回します。また、ピスコ継手内部にロック構造が設けられており、開放リングを押し込んだ状態でないとチューブを抜き差しする事が出来ない構造になっています。


手順.2
手順画像

初めに交換する前の準備です。貯水タンク水位計及び灯油タンク油量計のピスコ継手を交換する場合にはタンク内の水や、灯油を抜いてから作業を行ってください。

手順.3
手順画像

実際に水位計のピスコ継手を交換します。水位計を外します。


手順.4
手順画像

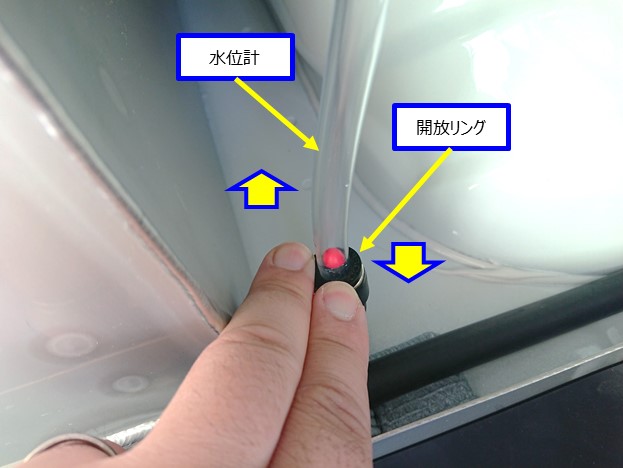

解放リングを押し込みながら水位計のチューブを抜き取ります。

手順.5
手順画像

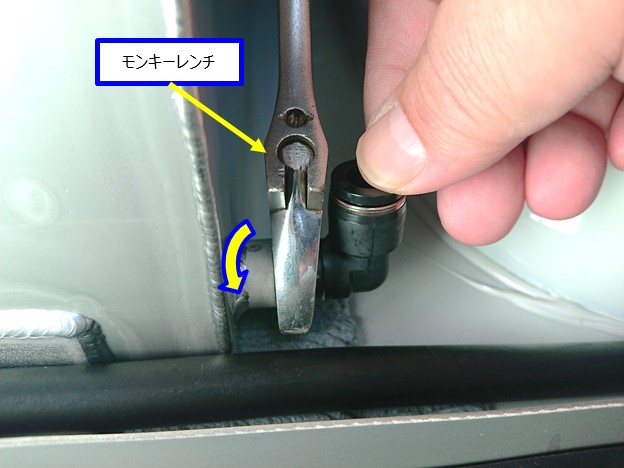

黒いプラスチック部分を抑えてモンキーレンチで反時計回り(画像では左回り)で外します。


手順.6
手順画像

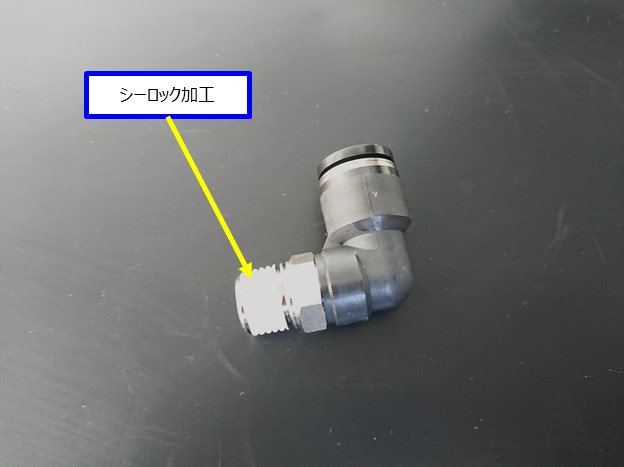

新品のピスコ継手です。ネジ山はシーロック加工されているのでシールテープは巻かずにそのまま、ねじ込みます。

手順.7
手順画像

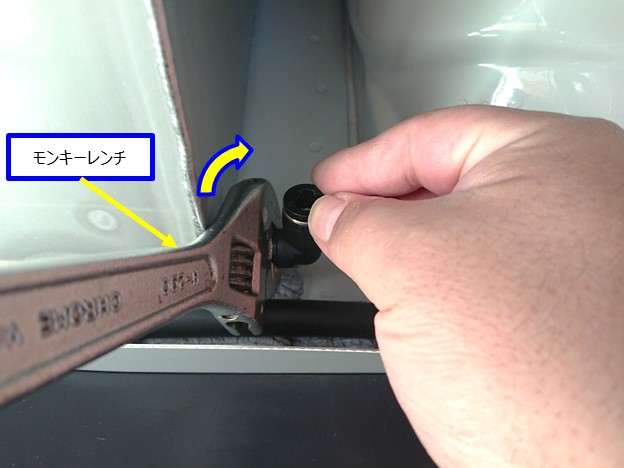

黒いプラスチック部分を抑えてモンキーレンチで時計回り(画像では右回り)で取り付けます。


手順.8
手順画像

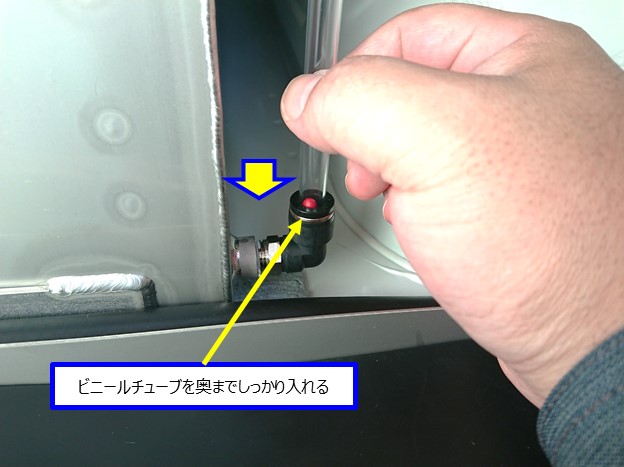

水位計のチューブをしっかりと奥まで差し込みます。灯油タンク油量計のピスコ継手も手順2から手順8同様に行います。

手順.9
手順画像

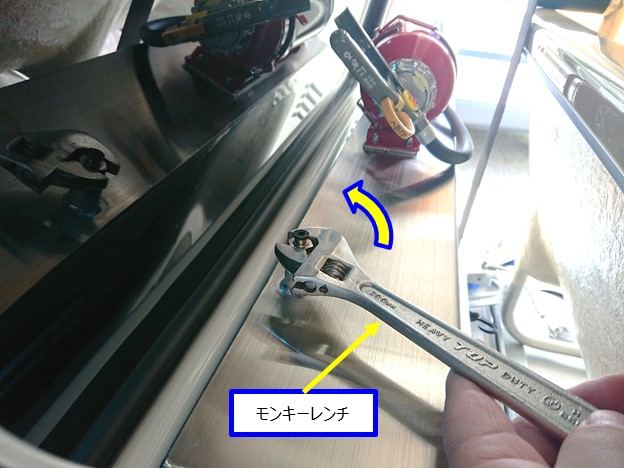

こちらは灯油タンク上部エアー導入用のピスコ継手(PC04-02)です。


手順.10
手順画像

交換方法は手順2から手順8同様です。エアー導入チューブを外しピスコ継手を交換します。交換後、漏れ等なければ完了です。
